挂篮模板
发布时间:2019-07-29
挂篮是悬臂施工中的主要设备,按结构形式可分为桁架式(包括平弦无平衡重式、菱形、弓弦式)、斜拉式、型钢式及混合式4种。挂篮具有自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性,受力后变形小等特点,并且挂篮下空间充足,可提供较大施工作业面,利于钢筋及模板施工操作。
挂篮模板组成:1承重(主桁)系统、2模板系统、3锚固系统、4吊挂系统、5走行系统。
挂篮使用过程中应经常对主桁、后锚固系统、前后吊挂系统等关键部位进行检查。
挂篮施工过程中应设专人随时测量前端变形,并对弹性变形及时调整。
挂篮走行时要求均匀同步,在接近梁端1.0m处应减速,挂篮走行应选择无风或微风时进行。
挂篮走行时,底模平台上不得站人,且底模平台应清理干净,不得堆放杂物。
相应节段施工时,一切与本节段无关的构件均应放置在0#块附近。
菱形挂篮与国内现有各式挂篮比较,有以下主要特点:
①外形美观,结构简单,杆件受力明确,计算简便。
②作业面开阔,便于各种材料、机具等从两片桁架中间通过,运至要施工的部位,能加快梁段施工速度。
③无平衡重,移动操作方便,就位准确,走行平稳。外模、底模随桁架一次移动到位,移动一次只需要2~4小时。
④挂篮自重轻,是目前利用系数较高的挂篮。
⑤桁架纵向安装尺寸小,只要有13m的起步长度即可安装两套挂篮。挂篮刚度大,弹性变形小,在立模时一次调整标高,避免了挂篮施工过程中底模标高多次调整。

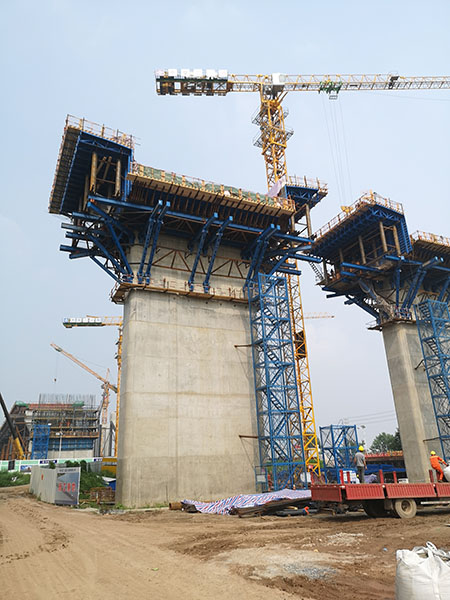

  • 5挂篮1

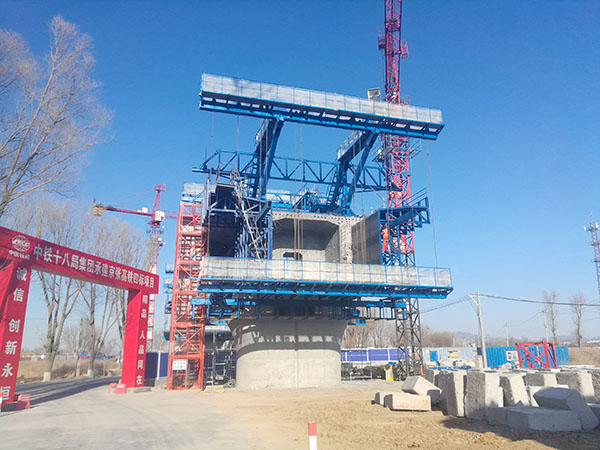

  • 5挂篮2
